راهنمای دیاگ‌زدن موتورسیکلت‌های TK125-CG150
دیاگ زدن موتورسیکلت، ابزاری قدرتمند برای تشخیص و رفع مشکلات موتور است. با استفاده از دستگاه دیاگ، می‌توانید به راحتی خطاهای موجود در سیستم انژکتور موتورسیکلت خود را شناسایی و سپس آنها را رفع کنید. در این آموزش، به صورت مرحله به مرحله به شما نشان می‌دهیم که چگونه می‌توانید موتورسیکلت تک‌تاز خود را دیاگ کنید.
با استفاده از این آموزش، شما می‌توانید به راحتی موتورسیکلت تک‌تاز خود را دیاگ کرده و مشکلات احتمالی آن را برطرف کنید. یادگیری دیاگ زدن به شما کمک می‌کند تا هزینه‌های تعمیرات را کاهش داده و عمر موتورسیکلت خود را افزایش دهید.
ابزار مورد نیاز:
- دستگاه دیاگ
- کابل اتصال دستگاه دیاگ به سوکت OBD
مراحل دیاگ زدن موتورسیکلت تک‌تاز:
اتصال دستگاه دیاگ:

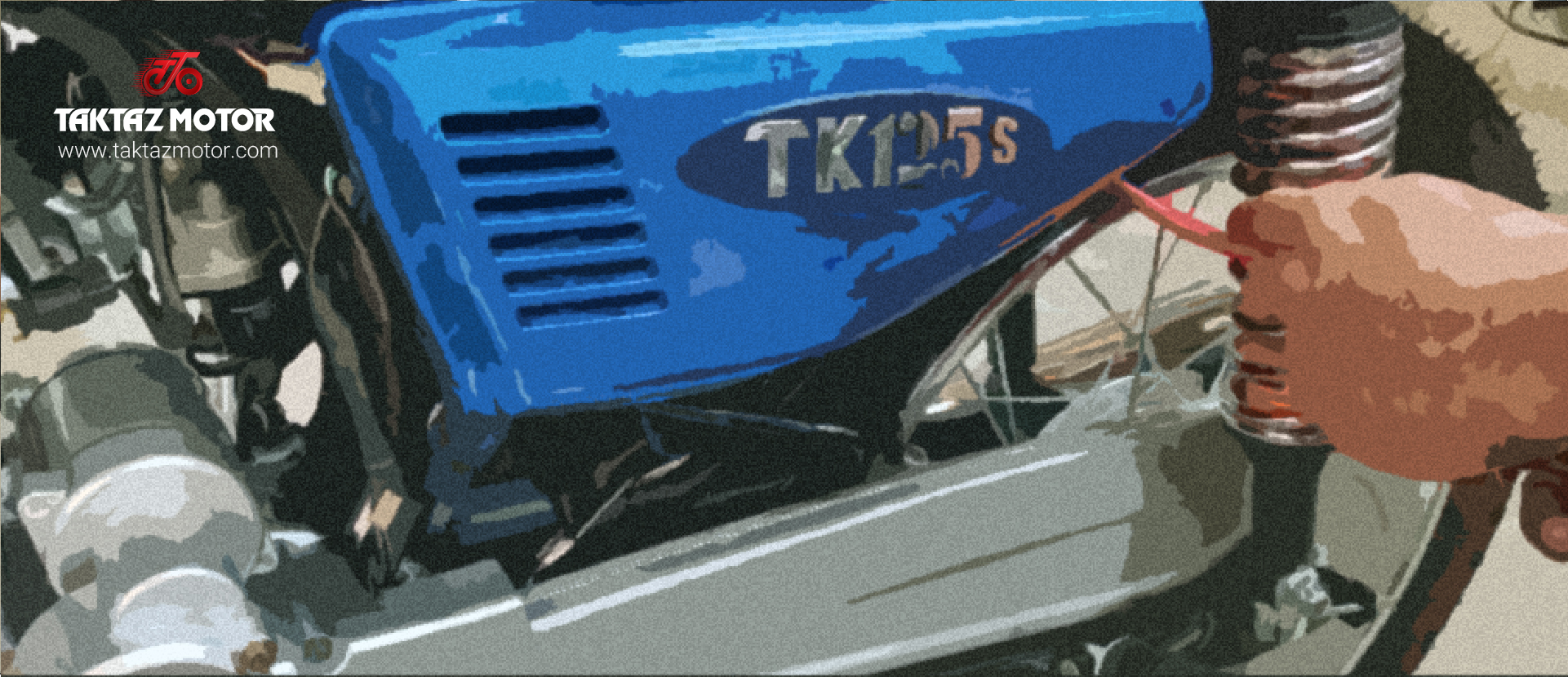

کابل دستگاه دیاگ را به سوکت OBD روی سیم درختی موتورسیکلت متصل کنید. معمولا این سوکت در قسمت زیر زین سمت چپ قرار دارد.
روشن کردن موتورسیکلت:
سوئیچ موتورسیکلت را در وضعیت On قرار دهید.
ورود به منوی دیاگ:
در صفحه اول دستگاه دیاگ، گزینه «موتورسیکلت» را انتخاب کنید.
در صفحه بعدی، گزینه «عیب‌یابی» را انتخاب کنید.
در قسمت پایین صفحه، گزینه «تک‌تاز موتور» را انتخاب کنید.
سپس گزینه «TK125-CG150» را انتخاب کنید.
خواندن خطاها:
گزینه «خواندن خطاها» را انتخاب کنید.
دستگاه دیاگ تمام خطاهای موجود در سیستم انژکتور موتورسیکلت را به نمایش می‌گذارد.
رفع خطاها:
با توجه به خطاهای نمایش داده شده، ایرادات موجود در موتورسیکلت را رفع کنید.
توجه: هنگام برطرف کردن خطاها، حتما سوئیچ موتورسیکلت را در حالت خاموش قرار دهید و برق موتورسیکلت را قطع کنید.
تکرار فرآیند و پاک کردن خطاها:
پس از رفع خطاها، تمام مراحل قبلی را تکرار کنید و دوباره به صفحه عیب‌یابی بازگردید.
در صفحه عیب‌یابی، گزینه «پاک کردن خطاها» را انتخاب کنید تا خطاهای رفع شده از ECU پاک شوند.
توجه: پس از پاک کردن خطاها، سوئیچ موتورسیکلت را به مدت 10 ثانیه بسته نگه دارید.
تایید پاک شدن خطاها:
مجددا مراحل خواندن خطاها را تکرار کنید تا از پاک شدن کامل خطاها اطمینان حاصل کنید.
نکات مهم:
در صورت عدم آشنایی با عیب‌یابی موتورسیکلت، بهتر است از یک مکانیک متخصص کمک بگیرید.
برای اطمینان از صحت اطلاعات، به دفترچه راهنمای دستگاه دیاگ خود مراجعه کنید.
